CL4/6SXR 用紙をセットする（ハクリ使用時）

• ミシン目によりハクリ機能に影響があるため、ミシン目のある用紙はハクリモードでは使用できません。

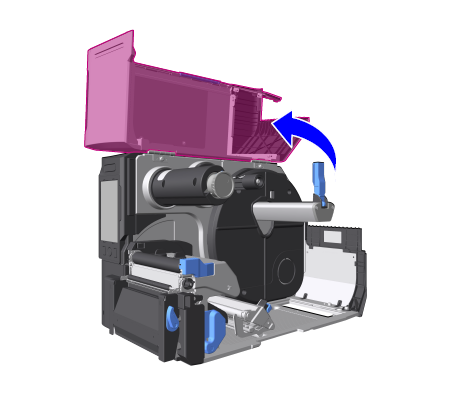

1. トップカバーを開きます。

• トップカバーは、誤って落ちてこないよう、上までしっかりと開けてください。

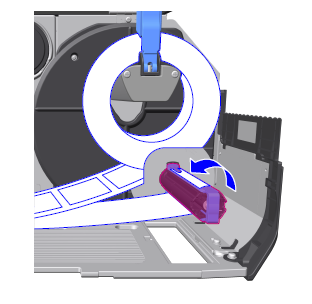

2. ヘッドロックレバーを後方に倒します。
• 印字完了直後は、サーマルヘッドとその付近が熱くなっています。火傷をしないよう
に注意してください。
• サーマルヘッドの端に素手で触れると、ケガをするおそれがあります。

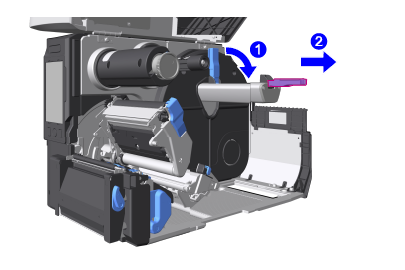

3. ロール紙ホルダーガイドを倒し、ロール紙ホルダーの先端までスライドさせます。

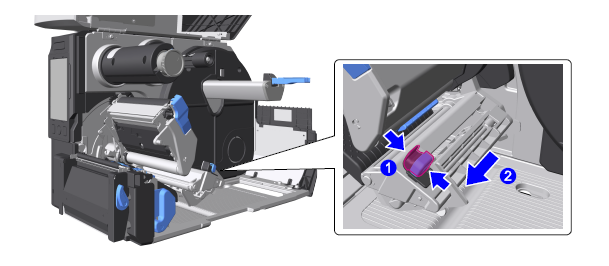

4. 用紙ガイドを広げます。

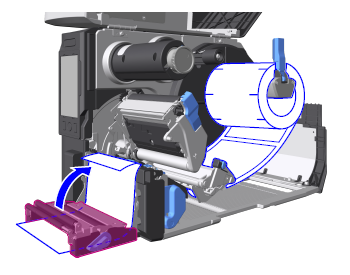

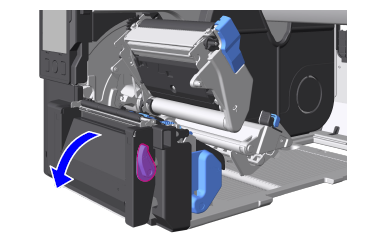

5. レバーを倒し、ハクリユニットのカバーを開きます。

• ハクリユニットのカバーを開閉するときは、指を挟まないように注意してください。

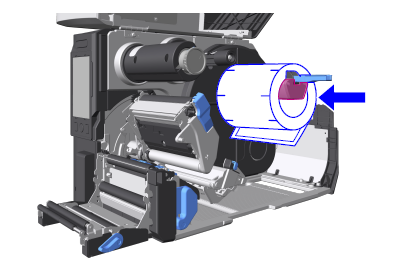

6. 印字面が上になるように、用紙をロール紙ホルダーに奥までセットします。

図は裏巻きロール紙

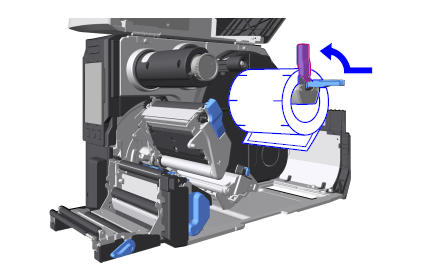

7. ロール紙ホルダーガイドを用紙の幅に合わせて調整し、上に起こします。

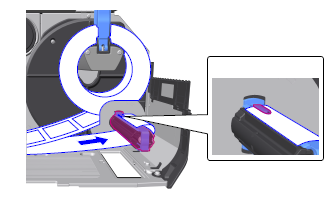

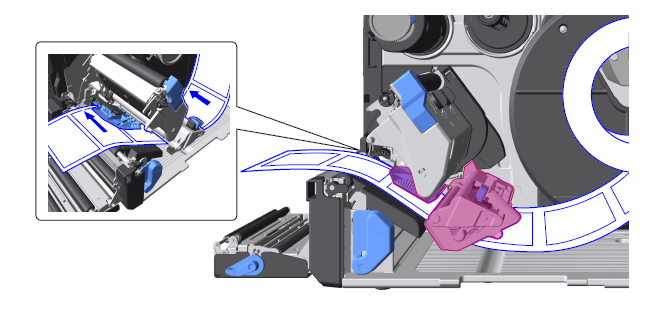

8. 用紙をダンパーと用紙センサーガイドの下に通します。
用紙の端は本体奥側に触れるようにしてください。

9. 台紙をセットします。
台紙の排出方法は、本製品の外に排出するか、内部で巻き取るかの2 つがあります。
ご使用の排出方法に応じて、台紙をセットしてください。

本製品の外部に排出する	内部で巻き取る

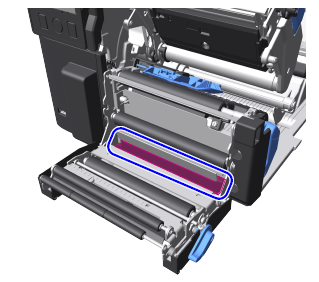

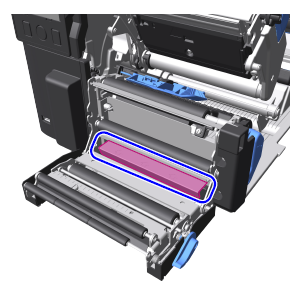

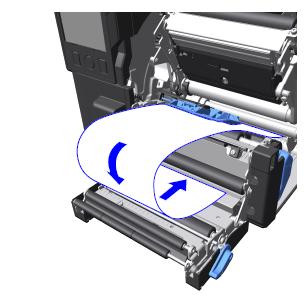

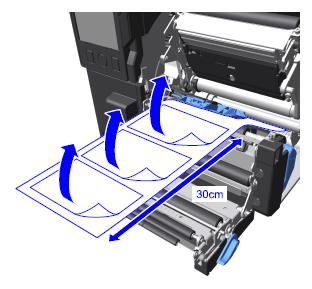

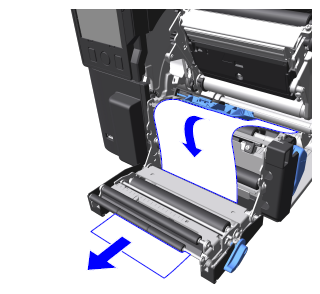

(1) ハクリユニット内部の着色部分にの 刻印があるかを確認します。 (2) 台紙からラベルを約30cm（11.81″）分はがします。 (3) 台紙をハクリユニットの隙間から本製品 の外側に通します。	(1) ハクリユニット内部の着色部分にの 刻印があるかを確認します。 (2) 台紙からラベルを約80cm（31.50″）分は がします。 (3) 台紙をハクリユニットの隙間から本製品 の内部に通します。 (4) 台紙を台紙巻取り軸の下を通して、クリ ップで留めます（2 箇所）。 (5) 台紙巻取り軸を手で左回りに回して、台 紙を巻き取ります。

10. ハクリユニットのカバーを閉じます。

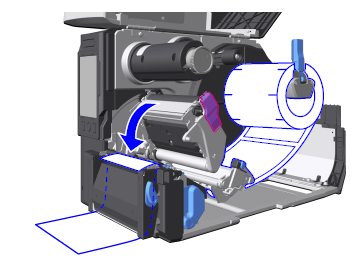

11. 「カチッ」と音がするまで、ヘッドアセンブリを押し下げます。
• ヘッドアセンブリを押し下げるときは、指を挟まないように注意してください。

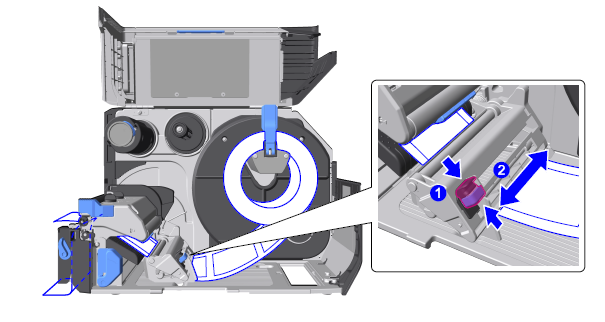

12. 用紙の幅に合わせて用紙ガイドの位置を調整します。

13. トップカバーを閉じます。
• トップカバーを閉じるときは、指を挟まないように注意してください。
14. ボタンを押して用紙を送ってからボタンを押して、オンライン状態に切替えます。
